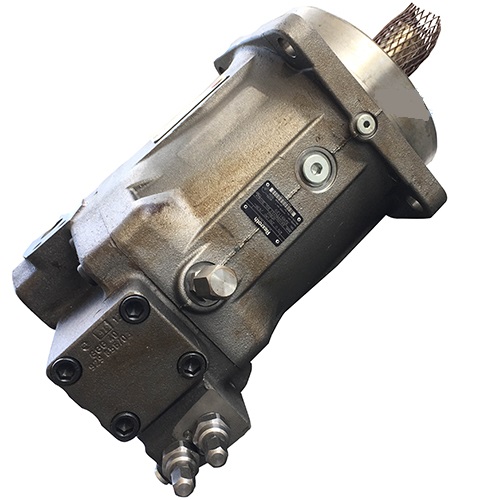

هیدرو موتور رکسروت A6VM
هیدروموتور رکسروت A6VM
هیدروموتور رکسروت A6VM ساخت شرکت بوش رکسروت آلمان
موتور هیدرولیکی یا هیدروموتور دبی متغیر پیستونی ” رکسروت Rexroth سری A6VM” سری 160
▶ Axial piston variable motor A6VM series 65
▶ All-purpose high-pressure motor
▶ Sizes 55 to 200
▶ Nominal pressure 400 bars
▶ Maximum pressure 450 bars
▶ Open and closed circuits
هیدروموتور رکسروت A6VM
برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :
- تعیین نمودن بیشینه سرعت چرخش {speed} مورد نیاز برای شافت هیدروموتور
به عبارت دقیقتر تعیین بازه ( کمینه و بیشینه ) سرعت چرخش هیدروموتور در یک دقیقه (در واحد RPM)
- مشخص نمودن بیشینه گشتاور {torque} مورد نیاز برای سیستم مکانیکی ( واحد N.M)
که از رابطه زیر با دارا بودن بیشینه سرعت و گشتاور مورد نیاز ، توان مکانیکی در واحد کیلووات محاسبه میگردد :
Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488
- مشخص نمودن بیشینه فشار سیستم هیدرولیک
سپس مراجعه به کاتالوگ هیدروموتور رکسروت Rexroth سری A6VM و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.
(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده میشود، انتخاب میشود))
(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور ، حجم یا دبی پمپ سیسم هیدرولیک را تعیین میکند))
سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور REXROTH با کد A6VM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی A6VM بوش رکسروت نمایید .
معرفی هیدروموتور رکسروت A6VM160
FEATURE
▶ Robust motor with long service life
▶ Approved for very high rotational speeds
▶ High control range (can be swiveled to zero)
▶ High torque
▶ Variety of controls
▶ Optionally with flushing and boost-pressure valve mounted
▶ Optionally with mounted high-pressure counterbalance valve
▶ Bent-axis design
طبق کاتالوگ ارایه شده توسط شرکت Rexroth برای هیدروموتور A6VM160:
دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A6VM سری 65
معرفی هیدروموتور رکسروت A6VM
سایز هیدروموتور رکسروت A6VM160
هیدروموتور A6VM160 برای هر دور چرخش نیازمند 160cc سیال هیدرولیک میباشد .
به طور مثال اگر ما در سیستم مکانیکی نیازمند 100 دور چرخش توسط ابن هیدروموتور باشیم ، لیتراژ پمپ به شکل زیر محاسبه میشود :
160 cc * 100 RPM =16000CC ÷ 1000 CC = 16 LITER
گشتاور هیدروموتور رکسروت A6VM160
طبق کاتالوگ ارایه شده و همانطور که در جدول اطلاعات بالا مشاهده میکنید، برای هیدروموتور A6VM160 رکسروت گشتاور در فشارهای مختلف 350 بار و 400 بار تعریف شده است که میتوان به صورت خطی و به کمک تناسب گشتاور را در فشارهای مختلف بدست آورد
TORQUE: A6VM 160 @ 400 BAR = 1019 Nm
فشار هیدروموتور رکسروت A6VM160
بیشینه فشار قابل تحمل این موتور هیدرولیکی 450 بار و فشار دائم آن 400 بار میباشد.
⇐ رابطه فشار قابل تحمل (BAR) و تولید گشتاور (Nm) در انتخاب هیدروموتور بسیار مهم است. ⇒
ساختار هیدروموتور رکسروت A6VM160
هیدروموتور رکسروت سری A6VM داری شافت هزارخار برای اتصال به سیستم مکانیکی میباشد.
و از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.
برای افزایش طول عمر و کارایی هیدروموتور حتما به نحوه نصب آن که در کاتالوگ ذکر شده است ، دقت نمایید.
ساختار هیدروموتور رکسروت A6VM
خرید هیدروموتور رکسروت A6VM160
برای ارسال سفارش درخواست و خرید هیدروموتور رکسروت A6VM از طریق نمایندگی Rexroth در ایران
با ما تماس بگیرید.
خرید هیدروموتور رکسروت A6VM
کاربرد هیدروموتور رکسروت A6VM160
هیدروموتور پیستونی سرکج رکسروت A6VM شرکت در اغلب دستگاه های صنعت پلاستیک ، دستگاه های کشاورزی ، صنایع دریایی و کشتیرانی ، دستگاه های نورد خم و … مورد استفاده قرار میگیرد.
